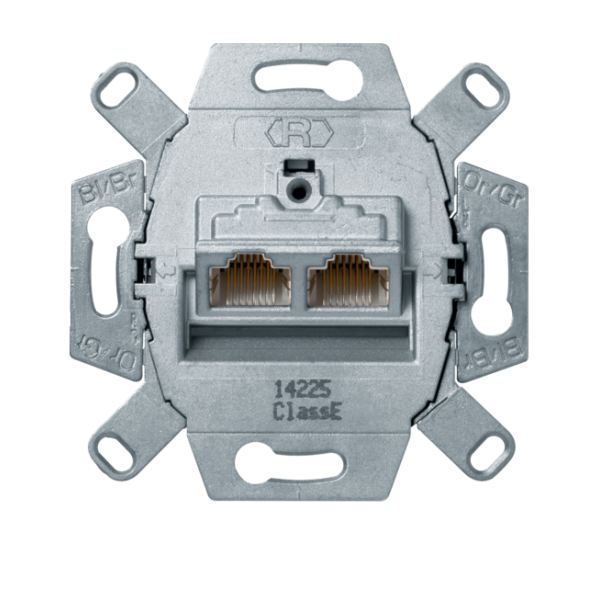

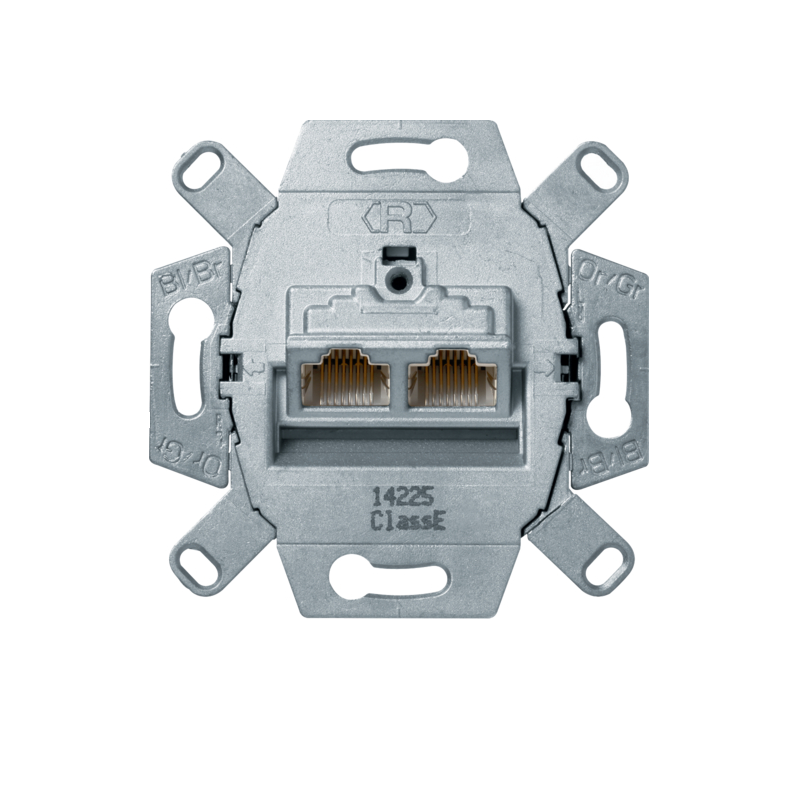

Berker One.platform Mechanizm gniazda komp. UAE 2-kr (RJ45), ekranowane

Berker One.platform Mechanizm gniazda komp. UAE 2-kr (RJ45), ekranowane

Konstrukcja

Rodzaj konstrukcji : wg DIN EN 60603-7-5

Połączenia

• Z kątem nachylenia wyjścia 45°
• Do wtyczek RJ11, RJ12 i RJ45

Charakterystyka elektryczna

Napięcie znamionowe : 72 V DC

Prąd znamionowy In : 0,5 A

Napięcie

Kompatybilność z PoE+

Częstotliwość

Szerokość pasma przenoszenia : maks. 250 MHz

Rezystancja

Rezystancja stykowa ekranu : 100 mΩ

Rezystancja stykowa sygnału : 20 mΩ

Materiał

Kod barwny A i B : wg TIA/EIA-568-B.2

Obudowa ocynkowana

Wymiary

Głębokość montażu : 31 mm

Instalacja / montaż

Montaż : bez łapek rozporowych

Podłączenie

Cat.6 : zgodnie z DIN EN 50173-1:2011-09

• z zaciskami LSA +
• z zasłoną pola wykrycia 360° i zaciskiem przewodu

Przewód

Ø przewodu: 0,4…0,63 mm (AWG 26-22)

• elastyczne doprowadzenie przewodu

Bezpieczeństwo

Stopień ochrony : IP20

Warunki użytkowania

Temperatura robocza : -40…70 °C

Oznaczenie

Zastosowanie : Technika komunikacyjna

Dodatkowe informacje

• Częstotliwość transmisji do 250 MHz
• Do numerów zam. 1409 .., 1410 .., 1469 .., 53 1409 ..
• Kodowany barwnie zgodnie z normą EIA/TIA 568A i 568B
• Kat.6/klasa E zgodnie z normą DIN EN 50173-1:2011-09
• Do wtyczki RJ45
• Kat. 6 na parach styków 1,2 i 7,8
• Z kątem nachylenia wyjścia
