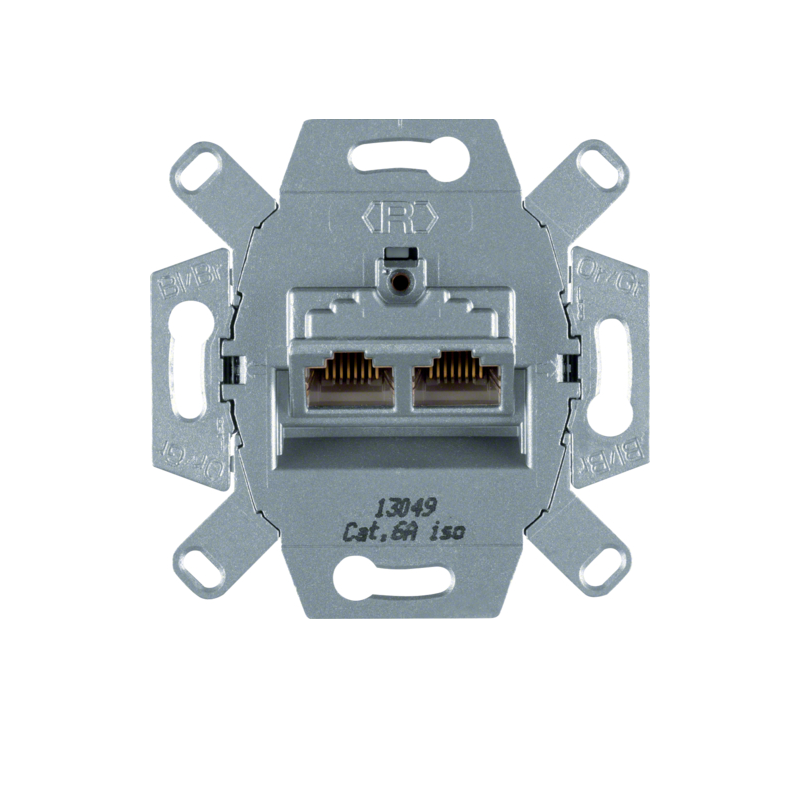

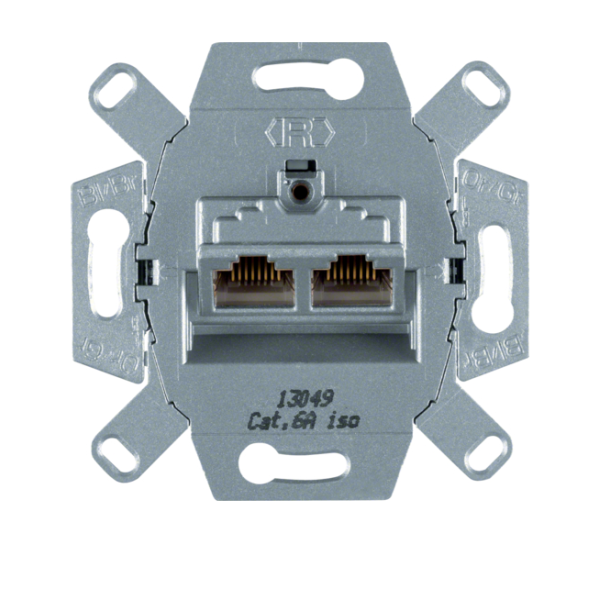

Berker One.platform Mechanizm gniazda komputerowego UAE 2-kr (RJ45), ekran., kat.6a iso

Berker One.platform Mechanizm gniazda komputerowego UAE 2-kr (RJ45), ekran., kat.6a iso

Konstrukcja

Rodzaj konstrukcji : wg DIN EN 60603-7-51

Połączenia

• Z kątem nachylenia wyjścia 45°
• Do wtyczek RJ11, RJ12 i RJ45

Charakterystyka elektryczna

Napięcie znamionowe : 72 V DC

Prąd znamionowy In : 0,5 A

Napięcie

Kompatybilność z PoE+

Częstotliwość

Szerokość pasma przenoszenia : maks. 500 MHz

Rezystancja

Rezystancja stykowa ekranu : 100 mΩ

Rezystancja stykowa sygnału : 20 mΩ

Materiał

Kod barwny A i B : wg TIA/EIA-568-B.2

Obudowa ocynkowana

Wymiary

Głębokość montażu : 31 mm

Instalacja / montaż

Montaż : bez łapek rozporowych, śruba mocująca poprzez płytkę wsporczą

Podłączenie

• z zaciskami LSA +
• z zasłoną pola wykrycia 360° i zaciskiem przewodu

Przewód

Ø przewodu: 0,4…0,63 mm (AWG 26-22)

• elastyczne doprowadzenie przewodu

Bezpieczeństwo

kat. 6{\sub A} iso, klasa E{\sub A}, ekranowane : wg ISO/IEC 11801 A2

Ekran ochronny : wg DIN EN 55022, klasa B

Stopień ochrony : IP20

Warunki użytkowania

Temperatura robocza : -40…70 °C

Waga

Waga: ≈ 169 g

Oznaczenie

Zastosowanie : Technika komunikacyjna

Dodatkowe informacje

• Częstotliwość transmisji do 500 MHz
• Do numerów zam.: 1409 .., 1410 .., 1469 .., 53 1409 ..
• Kodowany barwnie zgodnie z normą EIA/TIA 568A i 568B
• Kat. 6A iso\Class EA zgodna z ISO/IEC 11801 A2
• Do wtyczki RJ45
• Z kątem nachylenia wyjścia 45°
• Z zaciskami LSA +
