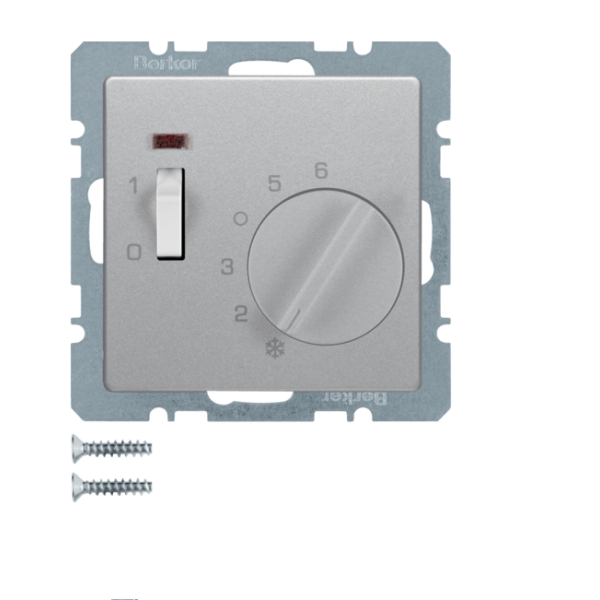

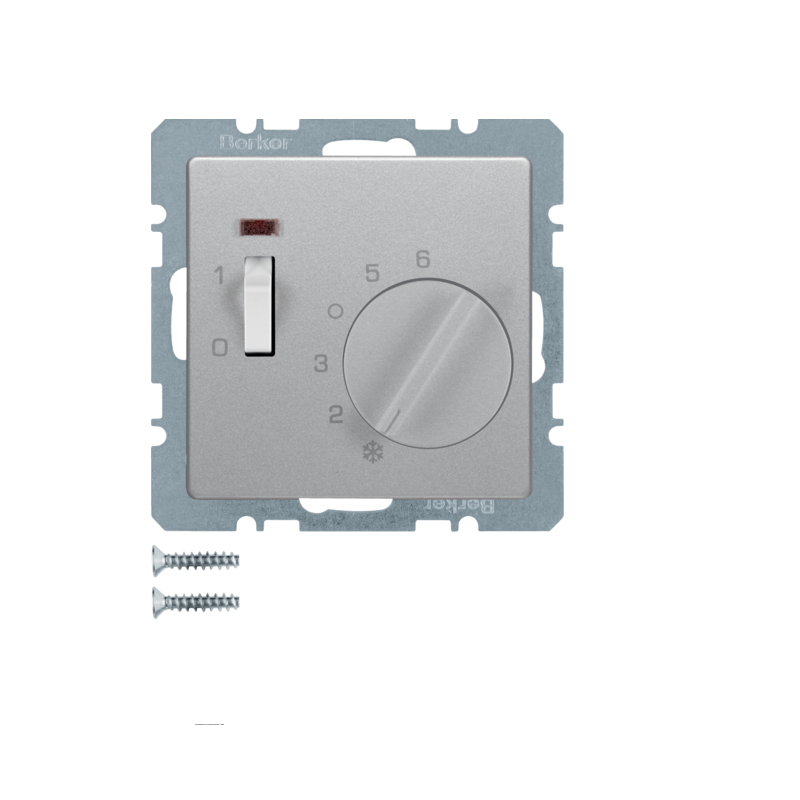

Berker Q.x Reg. temp. pom. 24 V st. zw., el. centr. łącz. i diod., alu aks, lak

Berker Q.x Reg. temp. pom. 24 V st. zw., el. centr. łącz. i diod., alu aks, lak

Funkcje

• z włącznikiem/wyłącznikiem i diodą LED sygnalizującą załączenie

Charakterystyka elektryczna

Napięcie znamionowe : 24 V

Napięcie znamionowe : 24 V AC/DC

Częstotliwość : 50/60 Hz

Prąd

Prąd znamionowy : 10 A~/4 A=

Prąd znamionowy „ogrzewanie” przy cos φ = 0,6 : 4 A

Prąd znamionowy „ogrzewanie” : 10 A

PomiaryZakres temperatury : 5 / 30 °C

Materiał

Kolor linii dekoracyjnej : aluminium

Kolor : aluminium

Materiał/obóbka : lakierowany

Instalacja / Montaż

Montaż : bez łapek rozporowych

Podłączenie

Połączenie : z odrębnym przyłączem do trybu nocnego

• z zaciskami wtykowymi

Wyposażenie

Nocne obniżenie temperatury : ≈ 4 K

Różnica temperatur powodująca przełączenie : ≈ 0,5 K

• pokrętło regulacyjne z ograniczonym zakresem temperatury
• np. do napędów zaworów zamkniętych w stanie bezprądowym

Zastosowanie

Cecha różnicująca 1 - dystrybucja : z klawiszem

Warunki użytkowania

• z termicznym sprzężeniem zwrotnym

Temperatura

Temperatura : 5…30 °C

Oznaczenie

Zastosowanie : regulacja OWK

Główna linia projektowa : Berker Q.1/Q.3/Q.7

Wtórna linia projektowa : Q.1, Berker Q.3
